Generatsiya shartlari

Fizikaviy tajribalar texnikasida va radioelektronikaning koʻp sohalarida elektr tebranishlarini hosil kiladigan qurilmalar katta ahamiyatga ega.

Oʻzgarmas tok manbai energiyasini biror shakl va chastotali oʻzgaruvchan tok (kuchlanish) energiyasiga ay- lantirib beruvchi qurilma elektr signali generatori deb ataladi. Ayrim hollarda maxsus rejimda ishlovchi yuqori chastotali katta quvvatli kuchaytirgichlar ham elektr signali generatori deyiladi. Qurilmada hosil qilinayotgan tebranishning chastotasi va shakli chiziqli boʻlmagan element xususiyatlariga va qurilmaning sxemasiga bogʻliq boʻladi. Uygʻotilish- tebranish hosil qilish usuliga qarab generatorlar tashqi va ichki turtki taʼsirida ishlovchi generatorlarga ajratiladi. Tashqi turtki taʼsirida uygonadigan generatorlar, asosan, rezonans kuchaytirgichdan iborat boʻlib, aslida tebranish manbai boʻlmay, balki kam quvvatli signalni kuchaytirib beradi, xolos. Ular yuqori chastotali generator hisoblanadi. Tebranish chastotasi nagruzka konturining rezonans chastotasiga teng boʻlib, amplituda tashqi kuch bilan belgilanadi. Bunday generatorlarda tebranish chastotasi kvars kristali orqali berilishi mumkin (kvars generatorlari).

Ichki turtki taʼsirida uygonadigan generatorlar oʻz-oʻzidan tebranish hosil qiluvchi generator boʻlib, ular avtogenerator deb ham ataladi. Ularda tebranish chastotasi va amplitudasi qurilmaning xususiy para metrlari orqali belgilanadi.

Tebranish shakliga qarab generatorlar garmonik va garmonik bulmagan relaksatsion tebranish generatorlariga ajratiladi. Tebranishining shakli sinuslar (kosinuslar) ko- kuni boʻyicha oʻzgaradigan tebranish ishlab chiqaradigan generatorlar garmonik tebranish generatori deb, aks xolda esa, garmonik boʻlmagan relaksasion tebranish generatori deb ataladi.

Garmonik tebranish generatorlari past va yuqori chastotali generatorlarga boʻlinadi. Ularga RC va LC -generatorlar misol boʻladi.

Qurilmada tebranish hosil boʻlish hodisasi generatsiya deb ataladi. Uning vujudga kelishi uchun maʼlum shartlar bajarilishi kerak. Ularni generasiya shartlari deb ataladi. Kuchaytirgichlarda musbat teskari bogʻlanish (φ=0) bulganda kuchaytirish koeffisiyentining teskari boglanish parametri Kβ ortishi bilan oʻsishini, kuchaytirish jarayoni stabilligi kamayishini aniqlagan edik. Ana shu nostabillik oʻz-oʻzidan tebranish hosil boʻlishining zarur sharti deb qabul qilinadi. Haqiqatan ham,

{\begin{cases}\phi _{k}+\phi _{\beta }=2\pi n\\k\beta =1\\n=0,1,2,...\end{cases}}

shartlar bajarilganda sistemaning natijaviy kuchaytirish koeffisienti cheksizga aylanadi. Bu sistemaga chekli amplitudali signal taʼsir etganda uning chiqishida cheksiz amplitudali tebranish hosil boʻlishi kerakligini koʻrsatadi. Lekin cheksiz amplitudali tebranish fizikaviy maʼnoga ega emas.

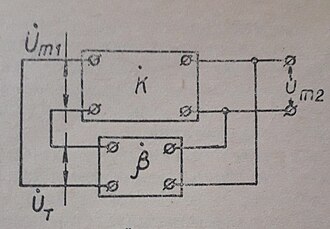

Shuning uchun (1-rasm) ifoda qurilmaning chiqishida chekli amplitudali tebranish hosil boʻlishi uchun kirish signalinining hojati yoʻqligini koʻrsatadi. Bu sistemaning oʻz-oʻzidan uygʻonishidir.

Manbalar

X.Nigʻmatov „Radioelektronika asoslari“
N.Sh. Turdiyev „Radioeletronika“
